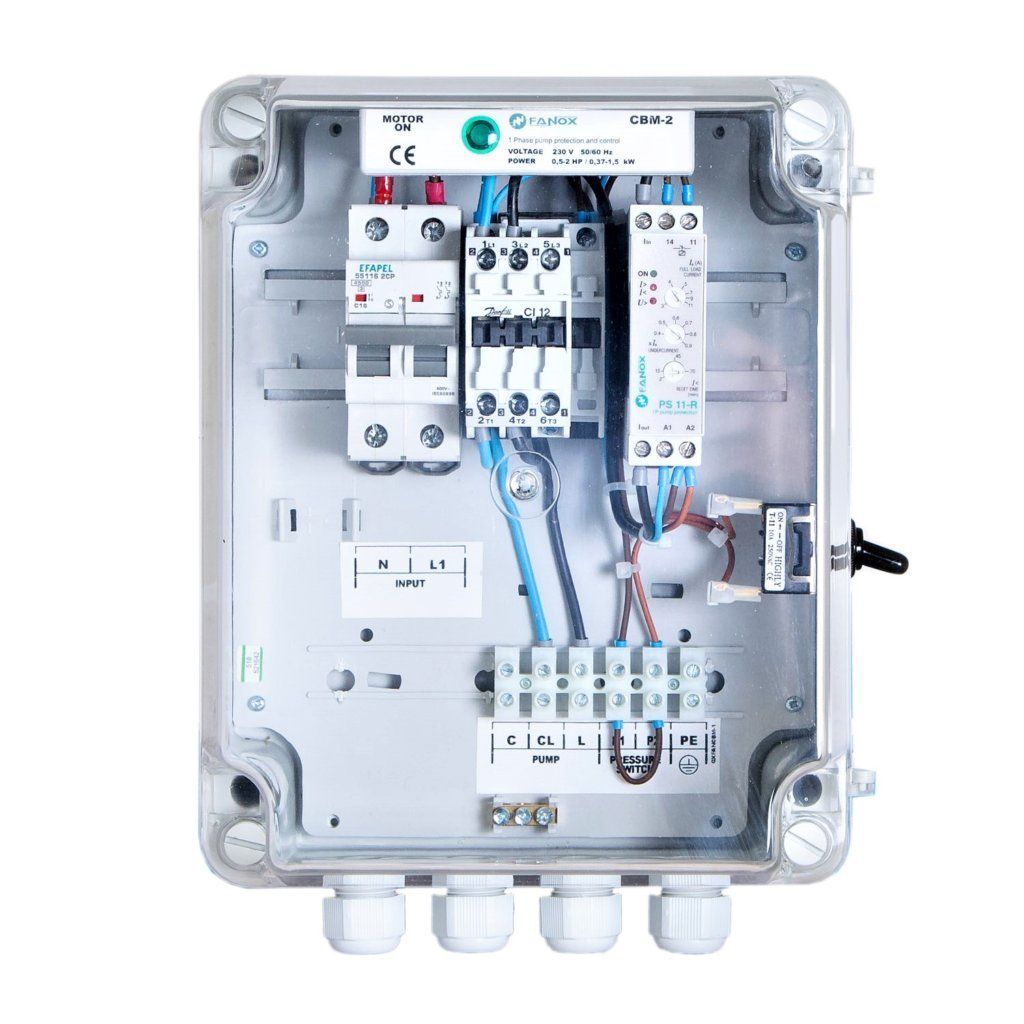

Cuadros Monofásicos – CBM

Una de las situaciones más críticas para el funcionamiento de una bomba se da cuando ésta se encuentra trabajando en vacío. En situaciones en las que la bomba trabaja en vacío se detecta una disminución de la intensidad consumida por ésta. Dicha disminución de intensidad es medida por el relé electrónico PS-R incorporado en el cuadro de protección, el cual deja la bomba fuera de servicio cuando se llega al nivel de subintensidad ajustado.

Características principales:

  • Memoria térmica que modeliza los ciclos de calentamiento y enfriamiento del motor.
  • Rearme automático, ajustable para el llenado del pozo de 2 a 240 minutos.
  • Señalización de la causa de disparo.
  • Toma de control para presostato, boya, programador…
  • Incluye: magnetotérmico 1P+N, relé electrónico PS, contactor, pilotos de señalización e interruptor on/off.

Protege contra:

  • Trabajo en vacío controlando la subintensidad
  • Sobrecargas con memoria térmica
  • Sobretensiones (+15%)
  • Cortocircuito

CBM 2

Sin sondas de nivel

Contacto

País (requerido)

Nombre (requerido)

Apellidos (requerido)

Correo electrónico (requerido)

Empresa

Mensaje

This site is protected by reCAPTCHA and the Google
Privacy Policy and
Terms of Service apply.

Modelo

Código

In (A) aproximada del motor

Potencia del motor monofásico 230 Vca

Tiempo ajustable de llenado de pozo (minutos)

Dimensiones

(mm)

CV

kW

CBM-2

12312

3 – 11

0.5 – 2

0.37 – 1.5

2 – 70

230 x 250 x 150

CBM-3

12314

11 – 16

2 – 3

1.5 – 2.2

2 – 240

230 x 250 x 150

CBM-4

12313

16 – 28

3 – 5

2.2 – 3.75

2 – 240

230 x 250 x 150

Equipos con cableados libres de halógenos

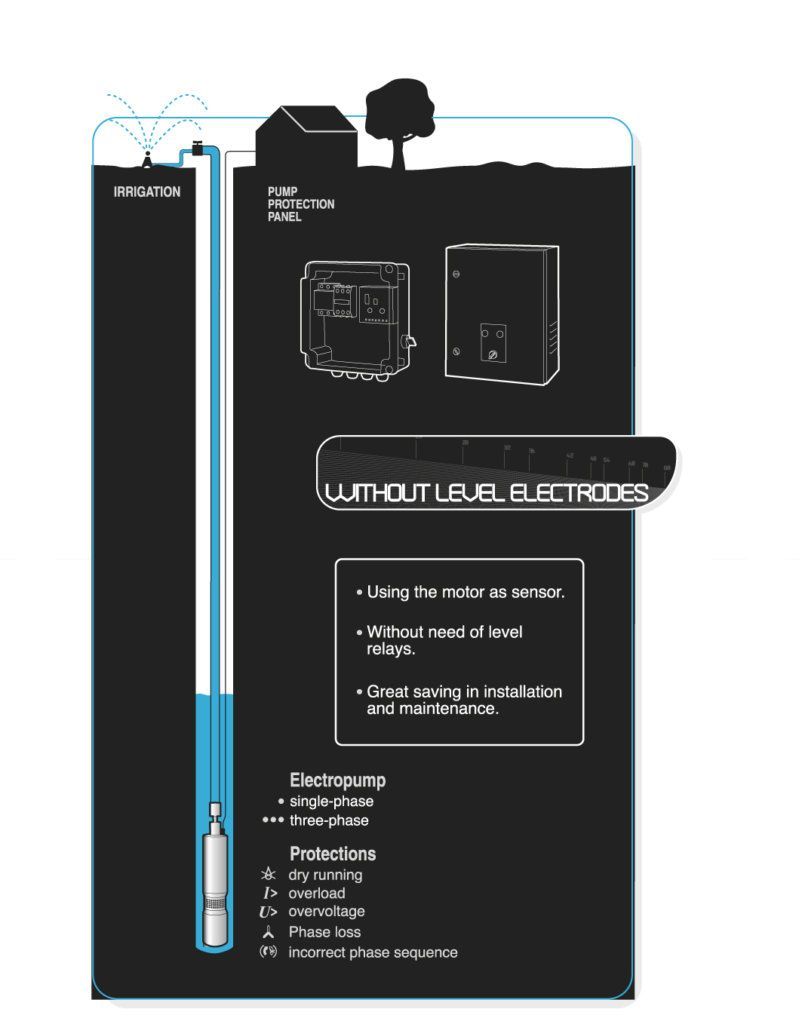

  • Protegen las bombas contra funcionamiento en vacío sin necesidad de usar sondas de nivel:

  • Máxima protección sin sondas ni relé de nivel

  • Relé electrónico incorporado

  • Fácil y rápida instalación, libre de mantenimiento

  • Se reducen sensiblemente los costes de instalación

  • Adaptables a instalaciones ya en funcionamiento
