LA MEJOR ELECCIÓN EN RELÉS DE PROTECCIÓN
En Fanox nos hemos especializado en el diseño y fabricación de Relés de Protección y Control liderando el ranking de fabricantes de Relés AUTOLIMENTADOS, que entre otras ventajas, permiten reducir considerablemente el mantenimiento en los centros de transmisión y distribución.
Con una amplia gama de Relés de Protección de alta calidad adaptamos soluciones demandadas por un mercado exigente y en continuo cambio. Miles de dispositivos instalados en campo y funcionando en óptimas condiciones desde hace más de 20 años los convierten en los más seguros del mercado. Propiedades como la alta compatibilidad eletromagnética de nuestros relés y la certificación KEMA lo demuestra.
Nuestros relés incluyen las últimas tecnologías: comunicación SCADA, mayor número de funciones de protección y control, software de diseño propio para controlar cada uno de nuestros dispositivos, grabación de eventos, LCD, teclado …etc.
Descarga la TABLA DE SELECCIÓN y descubre el relé que mejor se adapte a tu instalación
RELES AUTOALIMENTADOS DE PROTECCIÓN
Protección de Distribución Secundaria, RMU y Celdas con aislamiento SF6
AUTONOMÍA En términos de líneas de productos, Fanox ha aprobado internacionalmente toda la gama de Relés de Protección de SIA-B y de SIA-C. Estos Relés Autoalimentados de Protección contra fallo a tierra y sobrecarga están diseñados para proteger estaciones Secundarias de Transformadores y Centros de Distribución de redes eléctricas de forma independiente y libres de mantenimiento.
FLEXIBILIDAD Los gama de Relés SIA-B y SIA-C han sido diseñados con un tamaño compacto, a fin de cubrir todas las necesidades del cliente y de hacer la instalación más fácil, rápida, económica, y fiable. Por supuesto siempre pueden contar con una fuente de alimentación auxiliar junto a la función de autoalimentación.
SIMPLICIDAD Tanto la gama SIA-B como SIA-C son Autoalimentados desde las líneas de alimentación y ambos Relés usan transformadores de corriente ESTÁNDAR. La necesidad de baterías y de cualquier tipo de mantenimiento ha sido eliminada, reduciendo así considerablemente los costes de funcionamiento del centro.
KITCOM Adicionalmente el equipo puede ser conectado a un accesorio portátil externo (KITCOM) para su puesta en marcha y ajustes a través de su puerto de comunicaciones frontal. La posibilidad de encendido mediante el accesorio KITCOM ofrece la posibilidad de activar el contacto de disparo desde el menú de test, permitiendo la verificación del interruptor antes de energizar la celda.
SIA-B SPECIFICO TC’s
Autoalimentados + Dual
El relé de protección autoalimentado SIA-B es una protección de distribución secundaria preparada para funcionar con RMU, MRMU y todas las celdas aisladas en SF6 del mercado para aplicaciones de MT. Está impecablemente adaptado para operadores de generación de energía renovable de distribución como parques solares y aerogeneradores.
El Relé de Protección SIA-B con TC específicos proporciona un rango completo de funciones de protección en una carcasa sorprendentemente compacta y ligera, mantenimiento preventivo y un notable ahorro de costes.
Comunicaciones Remotas RS485 Modbus RTU
- Autoalimentado & Alimentación Dual (auto+v.aux.)
- Bajo consumo
- Amplio rango de protección a través de los TIs específicos
- Oscilografía.
- Batería interna de puesta en marcha opcional.
Código de Funciones Ansi
50, 51, 50N, 51N, SHB, 49T, 49, TB, PGC
Funciones Adicionales
RTC, PGC, HMI, SER, DFR, MET, STTG, CMMD
SIA-B ESTANDAR TC’s
Autoalimentado + Dual
El SIA-B con CTs estándar es un relé con alimentación dual (autoalimentado + Vaux Universal) que ofrece un alto rendimiento hasta ahora únicamente disponible en relés con Vaux. Los Relés Autoalimentados de Fanox permiten, además, cambiar la tabla de ajustes automáticamente.
Comunicaciones Remotas para SCADA (protocolos Modbus o DNP3.0)
- Hasta 10 registros COMTRADE
- Funciones de protección avanzadas
- I/O completamente configurables gracias a lógica programable
SOTF ultra-rápido
Niveles de arranque muy bajos y consumo mínimo <2 VA
Diseño compacto
Código de Funciones Ansi
50, 51, 50G, 51G, 49, 46, SHB, 49T, TB, 52, 50BF, CLP, 68, PGC
Funciones Adicionales
CNT, RTC, PGC, HMI, SER, DFR, LDP, MET, STTG,CMMD
SIA-C ESTANDAR TC’s
Relés de Protección contra sobreintensidad & faltas a tierra
Autoalimentados & Alimentación Dual
El SIA-C es un relé que lleva operando en campo con éxito por todo el mundo desde años, y cuenta con el más alto reconocimiento entre los usuarios.
Las diferentes mecánicas disponibles en su lista de modelos convierten a nuestro SIA-C en la mejor elección para nuestros clientes ya que cubre muchas de las necesidades del mercado actualmente:
Comunicaciones Remotas RS485 Modbus RTU
- Autoalimentado & Alimentación Dual (auto + V.aux)
- CTs Estándar /1 or /5
- Niveles de arranque bajos
- Demanda de corriente
- Auto diagnosis (watchdog)
- Memoria RAM no-volátil (hasta 1.024 eventos y 20 informes de falta), manteniendo fecha y hora incluso en modo autoalimentado, gracias a su RTC interno
- Batería interna de puesta en marcha opcional
- Modelo extraíble opcional
Código de Funciones Ansi
50, 51, 49T, 51G, 50G, 46, 46BC, 49, SHB, CLP, 79, 52, 50BF, 74TCS, 60CTS, 68, PGC
Funciones Adicionales
CNT, RTC, PGC, HMI, SER, DFR, LDP, MET, STTG,CMMD
Relés de Protección de Línea
SIL-A
OC&EF Relé de Protección de Feeder
El SIL-A es un eficiente relé de protección de Feeder, que ofrece protección contra sobrecorriente y falta a tierra en los sistemas de distribución secundaria y primaria, especialmente desarrollado para celdas compactas de distribución de MT. Cuenta con la función de Protección Direccional de Neutro para una protección aun más amplia.
El equipo cuenta con un diseño ajustado para espacios reducidos, un diseño compacto que reduce sensiblemente los costos de operación y mantenimiento. Solución perfecta para instalaciones de energías renovables.
Uso intuitivo y fácil, este modelo dispone de comunicaciones avanzadas flexibles con múltiples puertos y protocolos que permiten una integración perfecta.
Código de Funciones Ansi
50, 51, 50N, 50G, 51N, 51G, 67G/51G, 67NI, 67GI, SOTF, 46, 46BC, 64REF, 37, 49, 49T, SHB, 52, 50BF, 74TCS, 79, CLP, 60CTS, 59G, 86, 68, TB, PGC
*Las funciones ANSI 67G pueden convertirse en ANSI 51G si el parámetro “DIRECCIONALIDAD” se ajusta a NO.
Funciones Adicionales:
CNT, RTC, ALRM, PGC, HMI, SER, DFR, LDP, MET, STTG, CMMD
SIA-F
OC&EF Relé de Protección de Feeder
El SIA-F de Fanox es nuestra solución más competitiva. El relé SIA-F protege contra sobrecorrientes y faltas a tierra con alimentación auxiliar universal (24-230 Vcc/Vca). El equipo también se puede alimentar eventualmente con una pila externa (KITCOM). La corriente se mide a través de transformadores de intensidad /5 o /1.
- Su tamaño compacto y fondo reducido facilitan su montaje y suponen un ahorro de costes.
- Perfecto para retrofits: los transformadores de corriente externos permiten al usuario cambiar la relación de transformación.
- Registro de hasta 200 eventos y oscilografía (4 informes de falta en formato de datos y 1 informe en formato COMTRADE) en memoria RAM no volátil.
- Puerto frontal USB (protocolo ModBus RTU) para comunicación local. Comunicación remota a través del puerto trasero RS485 (ModBus RTU ó DNP 3.0 Serie seleccionable por ajuste general.
Código de Funciones Ansi
50, 51, 50G, 51G, 49, 52, 50BF, 86, 68, TB, PGC
Funciones Adicionales
CNT, RTC, PGC, HMI, SER, DFR, LDP, MET, STTG, CMMD
Relés de Protección de Tensión
SIU-C
Grid Interconnection
El SIU-C es un Relé de Protección de Tensión y Frecuencia y representa la mejor opción y más precisa solución para la protección de transformadores e instaciones eléctricas. Solución perfecta para la protección 59N relativa a las instalaciones de fotovoltaica de autoconsumo en MT con vertido a red. También protege contra desacoplamientos, desconexión de cargas y desacople de la red, también llamado islanding.
- Funciones de Sub/Sobre Tensión y Frecuencia.
- Derivada de frecuencia df/dt (ROCOF).
- Salto de Vector (78).
- Protocolos de comunicación TCP/IP.
- IRIG-B + SNTP + Servidor Web.
Código de Funciones Ansi
59 59-L 59N/G 47 27 27-L 27V1 ∆V/∆t 81O/U 81R 78 24 79 HLT 52 25 BF 74TCS 74CCS 49T 86 PGC
Funciones Adicionales:
CNT RTC ALRM PGC HMI SER DFR LDP MET STTG CMMD
Relés de Protección de Generador/Feeder
Los Relés de Protección de Generadores y Feeders Fanox están diseñados para una protección eficaz de las subestaciones primarias y secundarias de los centros de distribución de energía. Las características de protección incluyen protección contra corriente, tensión, frecuencia, potencia e incluyen funciones como sincronismo y autorecloser.
Estas funciones de protección pueden ser activadas usando tanto el panel frontal como el link de comunicaciones al Software SICom.
La combinación disponible entre curvas IEC y ANSI-IEEE y ajustes permite una coordinación precisa con otros equipamientos.
Para un manejo de información completo, estos relés incluyen numerosos protocolos de comunicación.

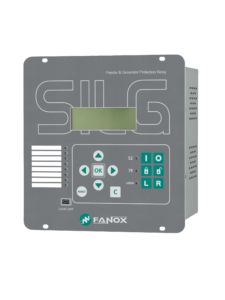

SIL-G
Protección de Generador / Alimentador
El SIL-G es un relé para distribución primaria y secundaria que es capaz de proteger un alimentador o un generador por medio de funciones de corriente, tensión y frecuencia.
Funciona con alimentación auxiliar de 24-230 Vcc/ca, 48-230 Vcc/ca, 24-48 Vcc o, en modo autoalimentado a través de los transformadores de tensión (dependiendo del modelo), sin necesidad de cambiar de referencia.
- Soluciones con protocolos de alta gama como el IEC61850
- Gran flexibilidad a aplicaciones básicas y a aplicaciones complejas que requieren más funciones y mayor número de salidas y entradas
-
Detección de ARCO ELÉCTRICO
-
Conexión segura mediante WIFI y fibra óptica
- Evita daños en el generador, protección de isla mediante identificación de cambios de onda basados en elementos de tensión y frecuencia
Código de Funciones Ansi
50, 67/51, 50N, 50G, 67N/51N, 67G/51G, 67NA, 67GA, SOTF, 46, 46BC, 64REF, 49, 49T, 37, SHB, 59, 59N/G, 59L, 47, 27, 27L, 27V1, 32, 81O/U, 81R (ROCOF), 78, 24, CLP, 79, HLT, 52, 25, 50BF, 74TCS, 60CTS, 60VTS, 86, 68, PGC
*Las funciones ANSI 67, ANSI 67G y ANSI 67N pueden convertirse en ANSI 51, ANSI 51G y ANSI 51N respectivamente si el parámetro “DIRECCIONAIDAD” se ajusta a NO.
Funciones Adicionales
CNT, RTC, ALRM, PGC, HMI, SER, DFR, LDP, MET, STTG, CMMD
SIL-C
Protección de Generador / Alimentador
Alta precisión y fiabilidad en un dispositivo compacto. Segura y eficaz protección de Alimentador y Generador, proporciona una completa protección de corriente, tensión y frecuencia en aplicaciones industriales e utilities, todo ello, en un dispositivo cada vez más compacto.
Funciones de protección
50, 67/51, 50N, 50G, 67N/51N, 67G/51G, 67NI, 67GI, SOTF, 46, 46BC, 64REF, 37, 49, 49T, SHB, 59, 59N/G, 59L, 47, 27, 27L, 27V1, 32, 81O/U, 81R, 78, 24, CLP, 79 AC, HLT, 52, 25, 50BF, 74TCS, 60CTS, 60VTS, 86, 68, PGC
*Las funciones ANSI 67, ANSI 67G y ANSI 67N pueden convertirse en ANSI 51, ANSI 51G y ANSI 51N respectivamente si el parámetro “DIRECCIONAIDAD” se ajusta a NO.
Funciones Adicionales
CNT, RTC, ALRM, PGC, HMI, SER, DFR, LDP, MET, STTG, CMMD
SIL-S
LPIT Feeder Protection
Seguimos presentando nuevos diseños de relés de protección con amplias capacidades de protección y rango de funciones para celdas en aplicaciones industriales y de servicios públicos en dispositivos compactos.
Con funciones de corriente, tensión y frecuencia para distribución primaria y secundaria que funciona con sensores de corriente y tensión.
El relé SIL-S de Fanox es compatible con los transformadores de medida de baja potencia (LPIT)
LPIT combina un transformador de tensión de baja potencia (LPVT) y un transformador de corriente de baja potencia (LPCT o bobina de Rogowsky)
El relé SIL-S se suministra con cinco (5) conectores RJ45 para medir:
➤3-fase de corriente y tensión (3 canales).
➤corriente de neutro (1 canal)
➤medida de tensión adicional para la sincronización línea-barra de distribución
Funciones de protección
50, 67/51, 50N, 50G, 67N/51N, 67G/51G, 67NI, 67GI, SOTF, 46, 46BC, 64REF, 37, 49, 49T, SHB, 59, 59N/G, 59B, 47, 27, 27B, 27V1, 32, 81O/U, 81R, 78, 24, CLP, 79, HLT, 52, 25, 50BF, 74TCS, 60CTS, 60VTS, 86, 68, PGC
*Las funciones ANSI 67, ANSI 67G y ANSI 67N pueden convertirse en ANSI 51, ANSI 51G y ANSI 51N respectivamente si el parámetro “DIRECCIONAIDAD” se ajusta a NO.
Funciones Adicionales
CNT, RTC, ALRM, PGC, HMI, SER, DFR, LDP, MET, STTG, CMMD
Relés de Control de Recloser
SIR-A
Control de Reenganchador y Protección de Alimentador de líneas
El SIR-A de Fanox, es el relé que ofrece la solución óptima para control de reenganchador y protección de alimentador de líneas para distribución primaria y secundaria, por medio de funciones de corriente, tensión y frecuencia.
Está disponible con alimentación auxiliar de 24-230 Vcc/ca, 48-230 Vcc/ca ó 24-48 Vcc (dependiendo del modelo que mejor se adapte a las necesidades de la instalación).
- 4 canales de corriente y hasta 6 canales de tensión, con la ventaja de medir la tensión a través de sensores capacitivos o resistivos.
- Uso muy intuitivo y fácil
- Permite comunicaciones; puerto trasero (RS485 para serial y RJ45 para interfaz ethernet) y puerto frontal a través de un conector micro USB
- Múltiples protocolos industriales: DNP3.0 y Modbus RTU, IEC60870-5-103, IEC60870-5-104, IEC61850.
- Despeja la falta rápidamente a través de la función SOFT (Switch On To Fault).
Functiones de código Ansi
50, 67/51, 50N, 50G, 67N/51N, 67G/51G, 67NI, 67GI, SOTF, 46, 46BC, 49, 49T, 37, SHB, 59, 59N, 59-L, 59N-L, 47, 47-L, 27 I, 27-L, 27V1, 27V1-L, 32, 81O/U, 81R, 78, CLP, 79 AC, SCM, SZM, 52, 25, HLT, 50BF, 74TCS, 60CTS, 60VTS, 86, 68, PGC
* ANSI 67, ANSI 67G, and ANSI 67N can be converted into ANSI 51, ANSI 51G, and ANSI 51N respectively by setting the “Directionality” parameter to NO
Additional Functions
CNT, RTC, ALRM, PGC, HMI, SER, DFR, LDP, MET, STTG, CMMD
SIR-C
Control de Reenganchador y Protección de Alimentador de líneas
El SIR-C de Fanox, es el relé que ofrece la solución óptima para control de reenganchador y protección de alimentador de líneas para distribución primaria y secundaria, por medio de funciones de corriente, tensión y frecuencia.
Está disponible con alimentación auxiliar de 24-230 Vcc/ca, 48-230 Vcc/ca ó 24-48 Vcc (dependiendo del modelo que mejor se adapte a las necesidades de la instalación).
- 4 canales de corriente y hasta 6 canales de tensión, con la ventaja de medir la tensión a través de sensores capacitivos o resistivos.
- Uso muy intuitivo y fácil
- Permite comunicaciones; puerto trasero (RS485 para serial y RJ45 para interfaz ethernet) y puerto frontal a través de un conector micro USB
- Múltiples protocolos industriales: DNP3.0 y Modbus RTU, IEC60870-5-103, IEC60870-5-104, IEC61850.
- Despeja la falta rápidamente a través de la función SOFT (Switch On To Fault).
Functiones de código Ansi
50, 67/51, 50N, 50G, 67N/51N, 67G/51G, 67NI, 67GI, SOTF, 46, 46BC, 49, 49T, 37, SHB, 59, 59N, 59-L, 59N-L, 47, 47-L, 27 I, 27-L, 27V1, 27V1-L, 32, 81O/U, 81R, 78, CLP, 79 AC, SCM, SZM, 52, 25, HLT, 50BF, 74TCS, 60CTS, 60VTS, 86, 68, PGC
* ANSI 67, ANSI 67G, and ANSI 67N can be converted into ANSI 51, ANSI 51G, and ANSI 51N respectively by setting the “Directionality” parameter to NO
Funciones Adicionales
CNT, RTC, ALRM, PGC, HMI, SER, DFR, LDP, MET, STTG, CMMD
DIAGRAMA DE APLICACIONES DE PROTECCIONES FANOX
