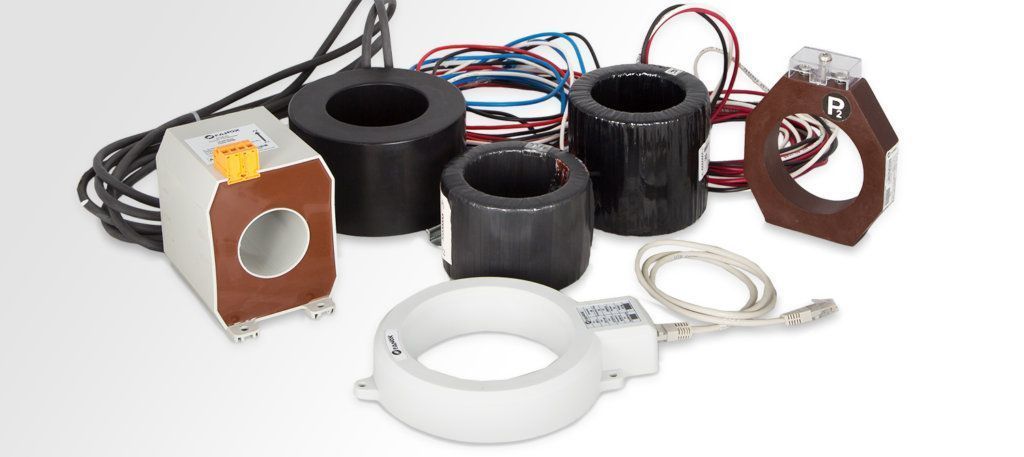

Transformadores de Corriente

Fanox ofrece soluciones completas proporcionando no sólo relés electrónicos de protección de la más alta calidad, también los transformadores de corriente requeridos para obtener esas capacidades de medida y protección. Basándose en los relés, se pueden usar diferentes tipos de transformadores de corriente, funcionales y mecánicos para adaptarse a las necesidades del cliente.

En cuanto a las características técnicas, todos los valores requeridos para definir a un CT, como ratio de transformación, burden, clase de precisión, frecuencia, nivel de aislamiento, etc, son adaptados para ser totalmente compatibles con los Relés Electrónicos Fanox.

Y además, ofrecemos a nuestros clientes la gran ventaja de un estudio de producción customizado en caso de tener alguna limitación mecánica o requerir un diseño específico de CT.

Protección & Medida para Media Tensión

Transformador de Protección y Alimentación para Media Tensión CT-MTP

  • Transformador de intensidad para servicio interior, sin bobinado primario.
  • Con secundario de protección /1 o /5.
  • Validos para protección o protección/alimentación.
  • Carcasa de plástico y resina de relleno, autoextinguibles UL94-V0 y libres de halógenos.

Protección & Medida para Media Tensión CT-MTP

  • Hasta 1200 A de intensidad primaria
  • Relación de transformación 1000/1
  • Tapa cubrebornas, base de anclaje
  • Modelo Certificado

Transformador de Corriente Vendado para Relé SIA-B Dual & Autoalimentado CT-MTP Taped

Los transformadores de corriente para celdas de baja potencia están especialmente diseñados para su empleo en instalaciones de media tensión como RMUs. Este transformador vendado de PVC es muy rentable y eficiente, pues proporciona al relé electrónico de protección la suficiente energía para su completo y correcto funcionamiento, la cual alcanza, por otra parte, niveles muy bajos.

Transformador de Resina Epóxica para Relé SIA-B Dual & Autoalimentado CT-MTP Epoxy

Los transformadores de corriente para celdas de baja potencia están especialmente diseñados para su empleo en instalaciones de media tensión como RMUs. Este transformador de resina epóxica es muy rentable y eficiente, pues proporciona al relé electrónico de protección la suficiente energía para su completo y correcto funcionamiento, la cual alcanza, por otra parte, niveles muy bajos.

Transformadores de Medida para Telegestión en Baja Tensión

CT 80II / CT4II
Transformadores de Corriente de Rango Extendido

Una de la principales ventajas de este transformador es su reducido tamaño, con un diámetro interior de 80mm y una medida exterior de 116 x 105mm.

CT80 ABR
Transformador de Corriente de Núcleo Partido

Transformadores de corriente de núcleo abierto que facilita el montaje sin hacer desconexiones en las instalaciones ya existentes. Son transformadores con un tamaño compacto para ahorrar espacio.

CT80II ABR
Transformador de Corriente de Núcleo Partido

Transformadores de núcleo abierto. No es necesario hacer desconexiones en las intalaciones ya existentes ya que posibilitan la medida de corriente sin que sea necesario el corte de suministro facilitando el montaje.

CT60II EXT
Transformador de Corriente para EXTERIOR

Diseñado para uso en exterior/intemperie. Compuesto por núcleo y cable incorporado, sin empalmes. con el menor tamaño posible para ahorrar espacio.

Protección & Medida para Baja Tensión

CT50
Transformador de Corriente Toroidal

  • Burden proporcionado de hasta 15 VA.
  • Ratio de transformación …/5.
  • Base con soporte incluida.

CT 20-30-50-70-90
Transformadores Estándar de Corriente

  • Hasta  3200 A de intensidad primaria.
  • Relación de transformación …/5.
  • Cubre bornas,  base de anclaje, sujetapletinas y fijación sobre carril DIN incluidos.
  • Normativa: IEC 60044-1, BS 2627.

CT20N
Transformadores de Corriente de Perfil Estrecho

  • Hasta  600 A de intensidad primaria.
  • Relación de transformación …/5.
  • Cubre bornas,  base de anclaje, sujetapletinas y fijación sobre carril DIN incluidos.

Transformadores de Protección y Medida Diferencial para Baja Tensión

Toroidal Transformers CT1/CTD1

  • Para utilizar con los relés diferenciales ELR-B, ELR-3C, D30, DM30 y DR30.
  • La sensibilidad del conjunto relé-transformador viene fijada por el relé.
  • El transformador toroidal CTD-1/28 está específicamente diseñado para montaje sobre carril DIN.

Limitación & Filtro de Corriente

Reactor de Corriente CLR

  • Tropicalizado
  • Conexión por terminales
  • Devanados de aluminio clase H (200ºC) y aislamiento Clase F (140º), tensión de prueba 3KV entre bobinados

Transformación de Tensión para Baja Tensión

Transformador de Potencia Encapsulado PT

  • Transformador construido en doble celda, encapsulado con poliuretano
  • Salidas aéreas o terminal para soldar en circuito
  • Rigidez dieléctrica 3000 Vca 50 Hz entre Primario y Secundario
